Um elemento de parafuso de reposição deve fazer mais do que apenas corresponder ao tamanho nominal do extrusor. Para uma linha de extrusão de parafuso duplo existente da classe 75, o novo elemento também deve reproduzir o diâmetro externo necessário, o perfil de trabalho de três hélices, o comprimento, a interface da chaveta, as dimensões da face final e a posição de montagem.

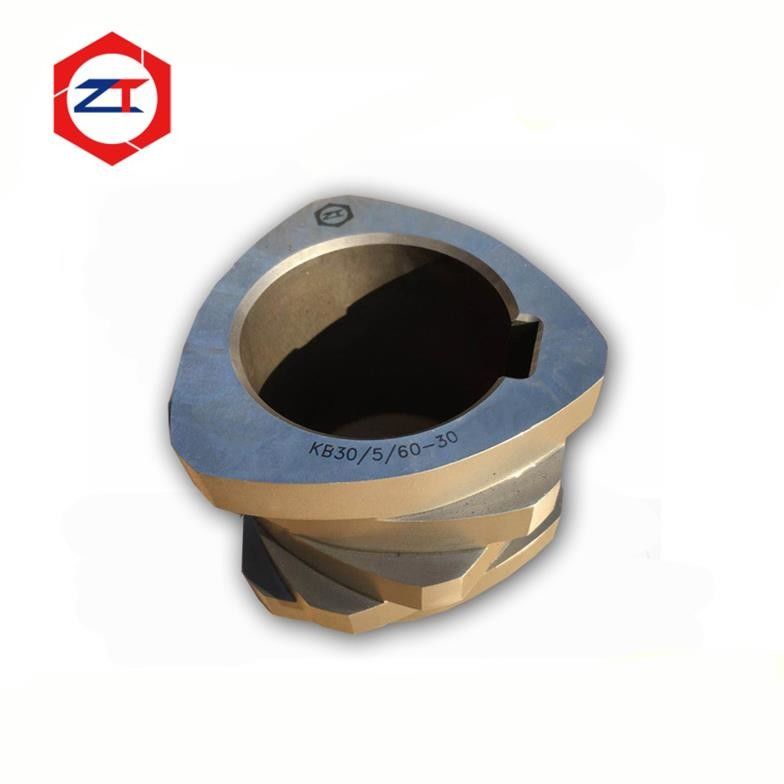

Este elemento de parafuso extrusor de parafuso duplo de precisão de 71 mm é projetado para aplicações de reposição OEM onde a consistência dimensional e o ajuste correto de montagem são críticos. O elemento usa aço ferramenta W6Mo5Cr4V2 / 6542 e é fabricado com tolerâncias dimensionais controladas para ajudar a manter a compatibilidade com o conjunto de parafuso existente.
Para clientes que substituem apenas um ou vários elementos desgastados, a geometria precisa é especialmente importante porque o novo componente deve funcionar corretamente com os elementos originais restantes já instalados no eixo.
Por que a precisão é importante em um elemento de parafuso de reposição de 71 mm
Um conjunto modular de parafuso duplo pode conter muitos elementos individuais de transporte, amassamento, mistura e transição. Cada componente é posicionado contra o próximo para formar a configuração completa do parafuso.
Se um elemento de reposição tiver um comprimento, perfil externo ou dimensão da face final incorretos, o erro não permanece isolado a um componente. Ele pode afetar a pilha de parafusos final, o posicionamento do elemento e a condição de montagem.
Para este elemento de parafuso de 71 mm, as tolerâncias de fabricação controladas incluem:
- Tolerância de comprimento: ±0,01 mm
- Tolerância do diâmetro externo: -0,03 / 0 mm
- Tolerância do arco de transição: ±0,02 mm
Essas dimensões controladas são particularmente importantes para projetos de reposição OEM, onde o novo elemento deve se encaixar em um sistema de parafuso existente, em vez de um conjunto completamente novo.
A geometria de três hélices deve corresponder à posição original do processo
Um elemento de parafuso de três hélices tem uma geometria de trabalho diferente dos elementos convencionais de uma ou duas hélices.
No entanto, três hélices não devem ser descritas automaticamente como "melhores" ou "de maior desempenho". A geometria correta depende da configuração original do parafuso e da função do elemento naquela posição do processo.
Para um projeto de reposição OEM, o objetivo principal é reproduzir com precisão o perfil de três hélices necessário, para que o componente de reposição continue a desempenhar a função pretendida dentro do projeto de parafuso existente.
Parâmetros importantes de reposição incluem:
- Perfil de três hélices
- Diâmetro externo
- Comprimento do elemento
- Passo e avanço
- Geometria de transição
- Interface interna da chaveta
- Dimensões da face final
- Posição de instalação na configuração do parafuso
Se o elemento original já sofreu desgaste significativo, essas dimensões não devem ser copiadas diretamente sem antes identificar quais superfícies perderam material durante o serviço.
Aço ferramenta W6Mo5Cr4V2 / 6542 para aplicações expostas ao desgaste
O elemento atual de 71 mm é fabricado em W6Mo5Cr4V2, comumente referido como aço ferramenta 6542.
Para extrusão de parafuso duplo, a seleção de material deve estar sempre conectada à condição operacional real. A taxa de desgaste pode variar significativamente dependendo do tipo de polímero, teor de carga, fibra de vidro, aditivos minerais, velocidade do parafuso, torque e a localização do elemento na configuração do parafuso.
O aço ferramenta pode fornecer uma solução prática resistente ao desgaste para muitas aplicações de compostagem, mas o material mais duro ou mais caro não é automaticamente a escolha correta para todas as posições.
Se o elemento 6542 existente já estiver fornecendo vida útil aceitável, reproduzir a especificação original do material pode ser apropriado. Se o desgaste for incomumente rápido, a condição do processo e o mecanismo de desgaste devem ser revisados antes de simplesmente fabricar outro elemento idêntico.
A reposição OEM requer mais do que um diâmetro externo de 71 mm
O diâmetro externo nominal é apenas o ponto de partida para a reposição.
Um elemento de parafuso de reposição OEM de precisão também deve corresponder:
Perfil de trabalho → Passo e avanço → Comprimento do elemento → Chaveta interna → Faces finais → Geometria de transição → Posição na configuração do parafuso
A interface da chaveta é especialmente importante porque conecta o elemento do parafuso ao eixo e transfere o torque através do conjunto de parafuso modular.
Se a chaveta estiver muito solta, uma folga excessiva pode contribuir para o movimento e o desgaste da interface. Se estiver muito apertada, a instalação e a remoção podem se tornar difíceis.
O objetivo é, portanto, reproduzir o ajuste da chaveta necessário, não simplesmente fabricar um componente com a mesma aparência externa.
Por que a precisão da face final e do comprimento é importante
Vários elementos de parafuso são montados continuamente ao longo do eixo.
Isso significa que um pequeno erro dimensional em um elemento pode contribuir para o erro acumulado quando muitos elementos são instalados juntos.
O comprimento controlado do elemento e as faces finais usinadas com precisão ajudam a manter a pilha de parafusos geral projetada e o contato correto entre os componentes adjacentes.
Isso se torna particularmente importante quando os clientes substituem apenas vários elementos desgastados, mantendo o conjunto de parafusos restante.
As novas peças devem se integrar ao conjunto existente sem criar folgas inesperadas, interferências ou alterações no comprimento total da pilha.
Substituindo um elemento desgastado de uma amostra antiga
Um desenho original é a referência preferida para uma reposição OEM, mas nem sempre está disponível em linhas de extrusão mais antigas.
Um elemento de parafuso existente também pode ser medido e usado como referência de reposição.
No entanto, um componente desgastado não deve ser copiado cegamente.
Antes de determinar as novas dimensões de fabricação, o elemento desgastado deve ser avaliado para identificar:
- Superfícies de referência originais
- Superfícies de hélice desgastadas
- Alterações no diâmetro externo
- Desgaste da chaveta
- Condição da face final
- Desgaste do perfil de transição
Onde possível, comparar o elemento desgastado com elementos adjacentes, a interface do eixo ou outros dados dimensionais originais pode ajudar a reconstruir a geometria funcional correta.
Apenas os elementos de parafuso desgastados podem ser substituídos?
Em muitos sistemas modulares de parafuso duplo, sim.
Se o eixo, o cilindro e os elementos de parafuso restantes ainda estiverem em condições aceitáveis, elementos desgastados individuais podem ser avaliados para substituição em vez de substituir automaticamente o conjunto completo de parafusos.
O requisito importante é a compatibilidade dimensional e funcional.
O elemento de reposição deve corresponder à chaveta do eixo existente, aos elementos vizinhos e à posição original do processo.
Por esse motivo, recomendamos identificar a posição desgastada na configuração do parafuso antes de fabricar a peça de reposição.
Que informações são necessárias para uma revisão de reposição?
Para uma avaliação inicial, forneça:
- Modelo do extrusor ou informações da máquina da classe 75
- Desenho ou amostra do elemento de parafuso existente
- Posição do elemento de parafuso na configuração do parafuso
- Informações sobre o polímero processado e a carga
- Fotos do elemento desgastado
- Informações correspondentes do eixo ou da chaveta, se disponíveis
Se o desenho original não estiver disponível, o elemento existente pode ser medido após a identificação das áreas desgastadas.
FAQ
O diâmetro externo de 71 mm é suficiente para fabricar um elemento de parafuso de reposição?
Não. O perfil de trabalho, o comprimento do elemento, o passo, a chaveta, as faces finais e a geometria de transição também devem corresponder ao conjunto de parafuso existente.
Por que a tolerância dimensional é importante para a substituição de elementos individuais?
Porque o novo elemento deve montar corretamente com os elementos vizinhos existentes. Erros de comprimento ou perfil podem afetar o ajuste e as dimensões totais da pilha de parafusos.
Um elemento de três hélices é sempre melhor do que um design de duas hélices?
Não. O número de hélices e a geometria devem corresponder à função do processo original e à configuração do parafuso. O objetivo de uma reposição OEM é a correspondência funcional precisa, em vez de alterar a geometria sem avaliação do processo.
Um elemento de parafuso desgastado pode ser usado como amostra?
Sim. No entanto, as superfícies desgastadas devem ser primeiro identificadas para que o desgaste de serviço não seja reproduzido no novo elemento.
Apenas um ou vários elementos desgastados podem ser substituídos?
Sim, quando o conjunto de parafusos, eixo e cilindro restantes ainda são adequados para uso contínuo e os elementos de reposição podem ser combinados com precisão.
Solicite uma revisão de reposição de elemento de parafuso de 71 mm
Se sua linha de extrusão da classe 75 tiver elementos de parafuso de três hélices desgastados, envie-nos o elemento existente, o desenho ou as informações dimensionais juntamente com sua posição na configuração do parafuso.
Podemos avaliar:
Dimensões de 71 mm → Perfil de três hélices → Interface da chaveta → Comprimento do elemento → Ajuste da face final → Material → Compatibilidade de reposição OEM
