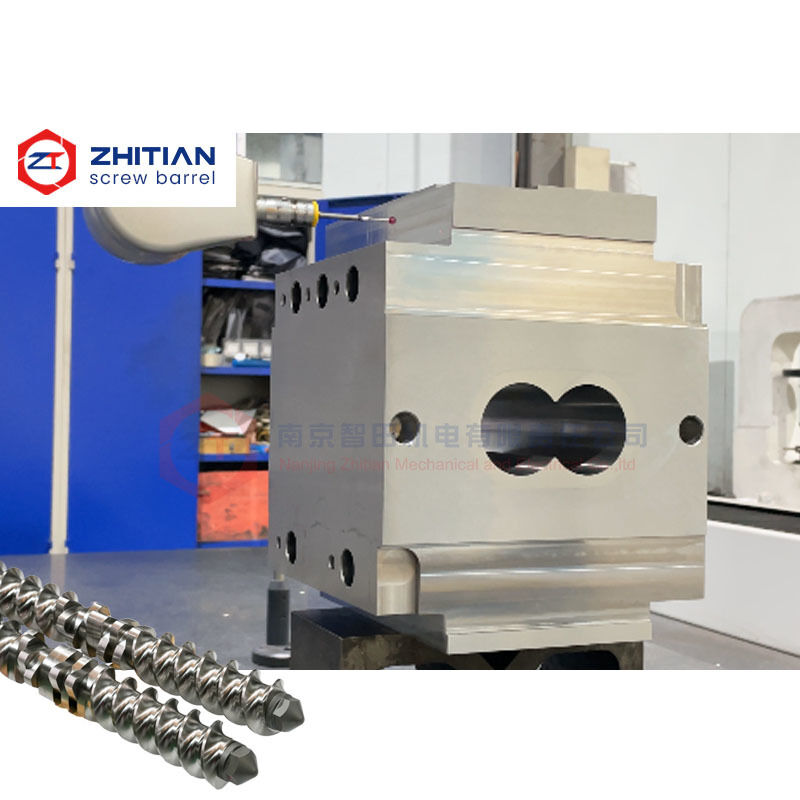

Este corpo de extrusora de rosca dupla é projetado com circuitos de aquecimento e resfriamento configurados independentemente para seções individuais do corpo.
Ele permite que diferentes zonas de processo operem em diferentes temperaturas alvo, em vez de depender de uma condição térmica uniforme em toda a linha de extrusão.
O design ajuda os usuários a resolver problemas comuns de processamento, como:
- Interferência de temperatura entre seções adjacentes do corpo
- Resposta lenta quando as temperaturas do processo precisam de ajuste
- Temperatura de fusão instável durante longos ciclos de produção
- Superaquecimento em zonas de mistura de alto cisalhamento
- Resfriamento insuficiente perto de posições de alimentação ou alimentação lateral
- Variação lote a lote causada por condições térmicas inconsistentes
- Dificuldade no processamento de materiais com diferentes requisitos térmicos
Os furos de aquecimento, canais de resfriamento, posições de sensores e interfaces de conexão podem ser personalizados de acordo com o desenho original do corpo, amostra usada e processo de extrusão.
Especificações Principais
| Item |
Configuração Disponível |
| Tipo de produto |
Corpo de extrusora de rosca dupla com controle de temperatura |
| Estrutura do corpo |
Construção segmentada modular |
| Controle de temperatura |
Aquecimento e resfriamento independentes por seção do corpo |
| Seções disponíveis |
Fechada, alimentação, ventilação, vácuo e alimentação lateral |
| Configuração de aquecimento |
Furos de aquecedor personalizados ou interfaces de aquecimento |
| Configuração de resfriamento |
Canais de água independentes com posições de entrada e saída personalizadas |
| Configuração de sensor |
Furos de sensor de temperatura personalizados |
| Base de fabricação |
Desenho, amostra usada ou dimensões medidas |
| Opções de material |
Aço nitretado, aço ferramenta, estruturas bimétalicas e revestidas com liga |
| Inspeção |
Dimensões, posição do canal e desempenho de vedação |
| Propósito principal |
Reduzir a interferência térmica e estabilizar a temperatura do processo |
Controle Cada Zona de Processo Independentemente
Diferentes estágios da extrusão de rosca dupla nem sempre exigem a mesma temperatura.
A zona de alimentação pode exigir resfriamento para evitar amolecimento prematuro ou ponteamento de material. As zonas de fusão e mistura podem exigir aquecimento controlado, enquanto as seções de alto cisalhamento podem gerar calor interno suficiente e exigir resfriamento adicional.
Uma configuração de corpo controlada independentemente permite que a temperatura de cada seção seja ajustada de acordo com sua função real de processo.
Isso oferece maior flexibilidade ao processar:
- Polímeros sensíveis ao calor
- Plásticos de engenharia
- Masterbatch de cor e aditivos
- Formulações reativas
- Materiais com janelas de processamento estreitas
- Compostos que exigem fusão em estágios
- Produtos que são frequentemente alterados na mesma linha de extrusão
Reduzir a Interferência Térmica Entre Seções Adjacentes
O calor pode transferir de uma seção do corpo para outra através do corpo do corpo, superfícies de conexão e material processado.
Quando zonas adjacentes têm requisitos de temperatura significativamente diferentes, essa interação térmica pode tornar o controle de temperatura menos responsivo.
As consequências possíveis incluem:
- A seção de alimentação ficar muito quente
- Fusão prematura perto da abertura de alimentação
- Ponteamento de material ou alimentação irregular
- Temperatura de fusão excessiva na zona de mistura
- Tempo de resfriamento mais longo após uma mudança de produto
- Ajuste manual frequente das configurações de temperatura
Canais de aquecimento e resfriamento independentes não podem eliminar completamente a transferência de calor, mas fornecem melhor controle sobre como cada seção do corpo responde às mudanças de processo.
A condição final de temperatura também depende da velocidade da rosca, vazão, energia de cisalhamento, propriedades do material e condições da água de resfriamento.
Melhorar a Estabilidade da Temperatura em Zonas de Alto Cisalhamento
O cisalhamento mecânico gerado pelos elementos de rosca rotativos pode criar uma quantidade significativa de calor.
Em zonas intensivas de amassamento, mistura e construção de pressão, a temperatura do material pode continuar a subir mesmo quando os aquecedores externos são desligados.
Uma seção do corpo com um circuito de resfriamento dedicado pode remover parte desse calor excessivo e ajudar a manter uma janela de processamento mais estável.
Isso pode ajudar a reduzir:
- Degradação do polímero
- Descoloração
- Alterações na viscosidade
- Geração excessiva de voláteis
- Pressão de fusão instável
- Variação nas propriedades do produto final
A configuração do canal de resfriamento deve ser avaliada em conjunto com o design da rosca e as condições de operação. Uma modificação do corpo sozinha não pode corrigir o cisalhamento excessivo causado por uma configuração de rosca inadequada.
Suportar Condições de Alimentação Estáveis
O controle de temperatura perto das zonas de alimentação principal e de alimentação lateral é especialmente importante para materiais que amolecem facilmente ou têm baixa densidade aparente.
Se o corpo de alimentação ficar muito quente, o material pode aderir à abertura do corpo ou começar a derreter antes de entrar na zona de processo pretendida.
Isso pode causar:
- Entrada irregular de material
- Flutuação da alimentação
- Menor produção
- Acúmulo de material perto da porta de alimentação
- Aumento da frequência de limpeza
Canais de resfriamento dedicados podem ser dispostos ao redor da seção de alimentação de acordo com o tamanho da abertura, posição do alimentador e estrutura do corpo disponível.
O layout de resfriamento deve evitar enfraquecer áreas estruturais críticas ou interferir em furos de parafuso e superfícies de conexão.
Layout Personalizado de Aquecimento e Resfriamento
O sistema de controle térmico pode ser fabricado de acordo com o arranjo da máquina original ou personalizado para um processo revisado.
A personalização disponível inclui:
- Quantidade e posição dos furos do aquecedor
- Diâmetro e profundidade dos furos do aquecedor
- Direção do canal de resfriamento
- Posições de entrada e saída da água de resfriamento
- Circuitos independentes para seções individuais
- Localização do sensor de temperatura
- Arranjo de porta e flange
- Interfaces para mangueiras ou tubulações existentes
- Estrutura de vedação
- Dimensões de conexão com corpos adjacentes
Para projetos de substituição, o novo corpo deve se conectar ao sistema de aquecimento, resfriamento e sensor existente sem exigir modificação desnecessária na máquina.
Escolha o Material do Corpo Separadamente do Design Térmico
A estrutura de controle de temperatura e o material de desgaste do corpo são duas decisões de design separadas.
Um corpo nitretado padrão pode ser adequado para processamento geral de polímeros com desgaste moderado. Aplicações mais exigentes podem exigir proteção adicional do furo.
As opções de material disponíveis incluem:
- 38CrMoAlA com furo nitretado
- Revestimento de aço ferramenta
- Revestimento bimetálico
- Revestimento resistente ao desgaste à base de níquel
- Furo interno revestido a laser
- Manga de liga integral
- Sistema de liga resistente à corrosão
O material deve ser selecionado de acordo com a abrasão, corrosão, pressão e condições de limpeza, em vez de apenas o requisito de temperatura.
Fabricação e Inspeção de Canais
Os recursos de aquecimento e resfriamento devem ser posicionados com precisão, pois estão localizados próximos ao furo, furos de parafuso e estruturas de conexão.
A inspeção pode incluir:
- Dimensões do furo interno
- Distância entre centros
- Comprimento total do corpo
- Precisão da face de conexão
- Posição e profundidade do furo do aquecedor
- Posição do canal de resfriamento
- Dimensões de entrada e saída
- Posição do sensor de temperatura
- Continuidade do canal
- Vedação do canal de resfriamento
- Alinhamento com seções adjacentes
Testes de pressão ou vedação podem ser realizados nos canais de resfriamento antes do envio.
Registros de inspeção também podem ser mantidos para futuros pedidos repetidos.
Informações Necessárias para Avaliação Técnica
Por favor, forneça:
- Desenho original do corpo ou amostra usada
- Posição do corpo no processo de extrusão
- Método de aquecimento existente
- Layout existente do canal de resfriamento
- Posições de entrada e saída da água de resfriamento
- Arranjo do sensor de temperatura
- Temperatura alvo atual para cada zona
- Flutuação de temperatura real
- Material processado
- Velocidade da rosca e vazão aproximada
- Descrição do problema térmico atual
- Quantidade necessária
Dados de temperatura da produção real podem ajudar a determinar se o problema principal vem do corpo, configurações de processo, configuração da rosca ou sistema de resfriamento.
Perguntas Frequentes
Cada seção do corpo pode ter um circuito de resfriamento separado?
Sim, quando a estrutura do corpo e o espaço disponível permitirem. O layout do canal deve ser coordenado com furos de parafuso, portas, furos de aquecimento e superfícies de conexão.
O resfriamento independente pode prevenir completamente o superaquecimento?
Não necessariamente. O superaquecimento também pode ser causado por velocidade excessiva da rosca, alto cisalhamento, fluxo de material restrito ou uma configuração de rosca inadequada. O processo completo deve ser avaliado.
O novo corpo pode se conectar ao sistema de aquecimento e resfriamento existente?
Sim. As posições de entrada, posições de saída, furos do aquecedor e interfaces do sensor podem ser combinados com o arranjo original quando dimensões precisas forem fornecidas.
O controle de temperatura independente é útil para mudanças frequentes de material?
Sim. O controle separado da zona do corpo pode facilitar o ajuste de diferentes seções de processo durante as mudanças de produto, embora o tempo de resposta real também dependa da massa do corpo, potência de aquecimento e condições da água de resfriamento.
Solicite uma Revisão da Configuração de Controle de Temperatura
Envie-nos seu desenho do corpo, layout existente de aquecimento e resfriamento, e problema atual de controle de temperatura.
Podemos ajudar a avaliar:
- Quais seções do corpo requerem resfriamento independente
- Se as posições de aquecimento ou sensor devem ser alteradas
- Se as zonas de temperatura adjacentes estão interferindo umas com as outras
- Se as interfaces de resfriamento existentes podem ser mantidas
- Quais dimensões devem ser confirmadas antes da fabricação
