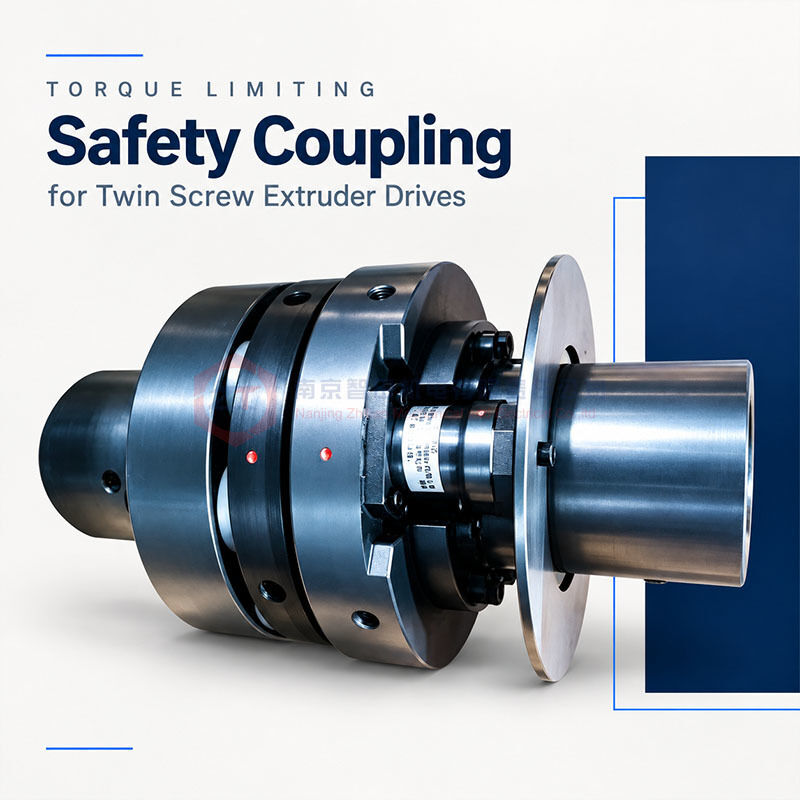

Acoplamento de Segurança com Limitação de Torque para Acionamentos de Extrusora de Dupla Rosca

A ZHITIAN fornece acoplamentos de segurança de limitação de binário para a ligação do motor e da caixa de velocidades de extrusoras de dois parafusos.um limite de binário de tipo pin com um acoplamento de pin-and-bush, de redefinição manual, que assegura a transmissão do binário durante o funcionamento normal e o desacoplamento total em caso de sobrecarga.
O limitador de binário utiliza módulos de pinos de segurança individuais posicionados em torno da flange de direção.Os módulos de segurança importados ou fabricados na China estão disponíveis de acordo com a configuração selecionada.
Antes da expedição, cada limitador de binário é submetido a testes repetidos para a frente e para trás num banco de ensaio de binário dinâmico, a fim de verificar o binário de libertação dentro do intervalo especificado pelo cliente.

Disposição de pinos modulares

Os módulos de pinos de segurança são instalados ao redor da circunferência da flange de condução, cujo número é selecionado em função do binário de liberação exigido e da capacidade dos módulos selecionados.
Configurações comuns de utilizaçãodois, três ou quatro módulos, uniformemente e simetricamente dispostos para manter o equilíbrio de rotação.
A construção modular permite o acesso a unidades de pines individuais para manutenção.Ajudando a simplificar a manutenção quando o reposicionamento do equipamento ligado seria inconveniente.
Os módulos de substituição devem corresponder às especificações de montagem confirmadas.Os módulos importados e fabricados na China não devem ser considerados directamente intercambiáveis sem verificar as suas dimensões e características de funcionamento..

Descolamento total em sobrecarga

Durante o funcionamento normal, as bolas de aço na parte da frente dos módulos de pin permanecem instaladas nas suas bolsas correspondentes, permitindo a transmissão do binário entre o lado motriz e o lado acionado.
Quando o binário aplicado atinge o limiar de liberação especificado, as bolas deixam os bolsos juntos.
Após a libertação, a via de transmissão do binário é interrompida, sem que o binário de condução residual seja transmitido para o lado acionado.O lado condutor pode continuar a girar de forma independente e o mecanismo não se reinicia automaticamente.
É possível um funcionamento livre prolongado dentro dos limites de velocidade, lubrificação e funcionamento especificados para a configuração fornecida.A configuração de liberação deve corresponder à procura de funcionamento normal e aos requisitos de protecção da ligação de entrada da caixa de velocidades..

Proteção bidirecional verificada por ensaio dinâmico

Cada limitador de binário ZHITIAN é testado repetidamente em ambas as direcções de rotação antes da entrega.
O ensaio num banco de ensaio de binário dinâmico verifica que o binário de liberação medido permanece dentro do intervalo exigido pelo cliente.Medições repetidas verificam a consistência da liberação, em vez de se basear apenas numa definição nominal.
Esta verificaçãoProteção contra sobrecarga bidirecionale fornece uma base prática para avaliar a precisão da liberação.
Os clientes que necessitem de registos de ensaio ou de uma precisão numérica específica devem indicar estes requisitos durante a cotação.

Interruptor de proximidade opcional para sinalização de parada do motor

Um interruptor de proximidade pode ser instalado atrás da placa de sinal na parte traseira de um módulo de pin.Movimento da placa de sinal permite que o interruptor detecte a condição desligada.
Quando ligado ao sistema de controlo da máquina, o sinal do interruptor pode desencadear um comando de parada do motor.
O desligamento mecânico interrompe a transmissão do binário, enquanto o sinal elétrico inicia a sequência de paragem configurada.Disposição da travagem, e inercia de rotação.
A posição do interruptor, a distância de detecção e as ligações de controlo são confirmadas durante a instalação.

Reinicialização manual após a remoção da sobrecarga

O limitador de binário permanece desligado até ser deliberadamente reiniciado.
Antes de reiniciar, parar o equipamento, isolar a unidade contra arranque inesperado e eliminar a causa da sobrecarga.
Para esta configuração, a sequência de reinicialização é:

• Alinhar as duas marcas de referência vermelhas nas circunferências externas dos lados motriz e motorizados de modo a que formem uma linha reta.
• Seguindo as instruções fornecidas, utilizar o martelo especificado ou a ferramenta de reinicialização para tocar na extremidade traseira de reinicialização designada de cada módulo de pinos.
• Um clique distinto indica a religação. Confirme que cada módulo voltou à sua posição de ligação especificada antes de reiniciar.

Não atire no interruptor de proximidade ou na placa de sinalização.

Especificações do produto

Seis parâmetros necessários para a selecção inicial

Para verificação final, indique também a velocidade de funcionamento, os limites de entrada da caixa de velocidades, o espaço de instalação disponível,e torque de liberação necessário, se conhecido.

Perguntas Frequentes

Os módulos de pinos podem ser substituídos sem mover o equipamento?

Sim, os módulos individuais podem ser substituídos sem realocar o motor ou a caixa de velocidades, seguindo o procedimento de manutenção especificado.

O limitador se reconecta automaticamente após sobrecarga?

Requer reinicialização manual depois de remover a causa da sobrecarga.

Mais módulos são sempre melhores?

Não. A quantidade e a especificação do módulo são seleccionadas em conjunto para obter o binário de liberação e a configuração do conjunto necessários.

Solicitar uma selecção e uma citação

Envie à ZHITIAN os seis parâmetros de selecção, a opção de módulo preferida e os desenhos de ligação disponíveis..
Vamos confirmar a configuração, a amplitude de torque, as interfaces, o escopo da inspecção e o calendário de entrega.
