Conjunto de cilindro de parafuso duplo de 65 mm e elemento de parafuso para extrusão de folha PET

Barril de parafuso e elemento de parafuso de 65 mm para extrusão de folhas de PET

Este conjunto de cilindro e elemento de parafuso de 65 mm é projetado para linhas de extrusão de chapas de PET que exigem componentes de substituição combinados em vez de comprar cilindro e elementos de parafuso separadamente.

A configuração baseia-se num sistema de parafusos duplos do modelo 65 comΦ63 mm de furo do cano e 52 mm de distância do centroA configuração original do produto combina uma estrutura de cano revestida de forma global com elementos de parafuso W6Mo5Cr4V2 (6542) e pode incluir secções fechadas, de alimentação, de ventilação e de cano combinado.

Ao avaliar os elementos do cano e do parafuso como um único sistema de trabalho, o conjunto de substituição ajuda a manter a geometria correta, a compatibilidade do conjunto e a distância entre parafuso e cano.

Os problemas típicos que podem ser resolvidos incluem:

• Elementos de barril e parafuso comprados de fontes diferentes não combinam corretamente
• Excesso de espaço livre após a substituição apenas de elementos de parafuso desgastados
• Barril novo instalado com parafusos existentes fortemente desgastados
• Dimensões incorretas do spline ou do elemento de parafuso
• Dimensões do cano de ventilação que não correspondem à linha de PET existente
• Dificuldade em reproduzir uma configuração de extrusão mais antiga

Principais especificações

A página do produto existente enumera estas dimensões-chave do modelo 65 e identifica o produto como um cano de revestimento global combinado com 6542 elementos de parafuso.

Por que substituir os elementos de barril e parafuso como um conjunto combinado?

O furo do cano e os elementos de parafuso trabalham juntos para criar o espaço livre de processamento real dentro de uma extrusora de parafuso duplo.

Durante a produção a longo prazo, ambos os componentes desgastam-se gradualmente.

Se apenas os elementos de parafuso forem substituídos, enquanto o furo do cano já é de grande tamanho, os novos parafusos ainda podem funcionar com espaço livre excessivo.

Da mesma forma, a instalação de um novo cano enquanto se continua a usar elementos de parafuso gravemente desgastados pode não restaurar a condição de trabalho original.

Para a extrusão de folhas de PET, a franja de trabalho incorreta pode contribuir para:

• Refluxo de materiais
• Redução da eficiência de transporte
• Pressão instável
• Alterações no comportamento de enchimento
• Baixa repetibilidade do processo

Para sistemas fortemente desgastados, avaliar os elementos do cano e do parafuso em conjunto fornece uma melhor base para a substituição.

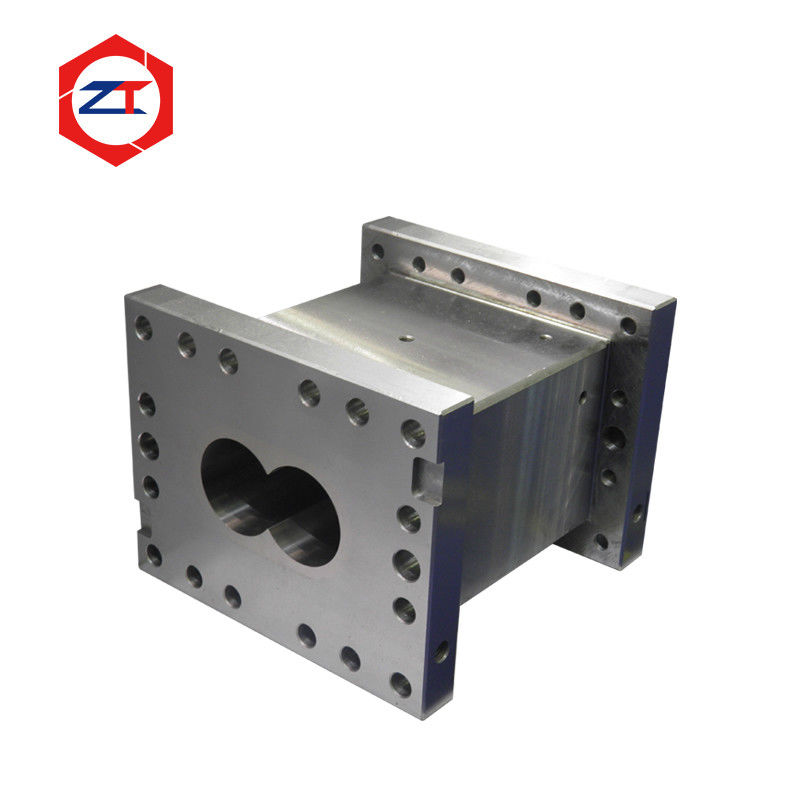

Barril de revestimento geral para protecção contra o desgaste

A configuração do cano usa um corpo estrutural de aço combinado com um revestimento geral.

Esta construção permite selecionar o material de perfuração de trabalho de acordo com as condições reais do processo, enquanto o corpo externo do cano fornece suporte estrutural.

A página atual também lista várias opções de revestimento e material de barril para condições de desgaste, corrosão e combinação de desgaste e corrosão.

Para o processamento de PET, a selecção do material deve ter em conta:

• Nível de contaminação por PET reciclado
• Outros aditivos e aditivos
• Temperatura de processamento
• Padrão de desgaste do cano existente
• Vida útil exigida
• Condições de limpeza e de funcionamento

O revestimento deve, por conseguinte, ser selecionado em função das condições reais de falha e não apenas da dureza.

W6Mo5Cr4V2 Elementos de parafuso

W6Mo5Cr4V2, comumente referido como 6542, é utilizado para os elementos de parafuso na configuração atual.

Os elementos de parafuso de substituição podem ser fabricados de acordo com a disposição de parafuso existente, incluindo:

• Elementos de transporte
• Elementos de engessamento
• Elementos inversos
• Elementos de transição
• Perfis de parafusos personalizados

As dimensões importantes incluem o diâmetro externo, o comprimento do elemento, o passo, o spline interno e a ligação com elementos de parafuso adjacentes.

Para os projectos de substituição, tanto o perfil de trabalho externo como a ligação do eixo interno devem corresponder ao equipamento existente.

Seções de barril para extrusão de folhas de PET

A extrusão de folhas de PET pode exigir mais do que um cano fechado padrão.

Dependendo da configuração da máquina, as secções de barril podem incluir:

• Barril de alimentação
• Barril de transformação fechado
• Barril ventilador
• Secção de ventilação a vácuo
• Barril combinado
• Seção de processo personalizada

A página existente identifica especificamente barris de ventilação e de combinação para extrusão de chapas de PET.

Para o processamento de PET, as secções de ventilação são particularmente importantes quando o processo requer a remoção de umidade ou componentes voláteis.

Os barris de ventilação de substituição devem, portanto, corresponder não só à distância entre o furo e o centro, mas também à abertura de ventilação, à interface de montagem e às secções circundantes do barril.

Substituição exacta do desenho ou da amostra

O conjunto de elementos de barril e parafuso pode ser reproduzido de acordo com:

• Desenhos técnicos originais
• Amostragens de barris existentes
• Exemplos de elementos de parafuso existentes
• Dimensões medidas
• Configuração completa do parafuso

As dimensões críticas do cano incluem:

• Φ63 mm de abertura
• Distância do centro de 52 mm
• Comprimento do cano
• Faces de ligação
• Posições do buraco do parafuso
• Abertura de ventilação
• Interfaces de aquecimento e arrefecimento

No caso dos elementos de parafuso, devem igualmente ser confirmados o spline, o passo, o perfil e o comprimento total montado.

Quando os componentes desgastados forem utilizados como amostras, o desgaste de serviço deve ser separado das dimensões de projecto originais antes do fabrico.

Fabricação e inspecção

A inspecção pode incluir:

• Dimensões do furo do cano
• Distância do centro
• Dimensões da interface do cano
• Diâmetro externo do elemento de parafuso
• Espinha interna
• Comprimento e perfil dos elementos
• Verificação dos materiais
• Segregação do canal de arrefecimento
• Compatibilidade do conjunto

Os dados dimensionais podem ser conservados após a confirmação para simplificar futuras encomendas de repetição.

Informações necessárias para a avaliação

Forneça:

1. Modelo de extrusora
2. Desenho ou amostra em barril
3. Desenho ou amostra do elemento de parafuso
4. Configuração completa do parafuso, se disponível
5. Tipo de material PET
6. PET virgem ou reciclado
7. Condição de desgaste actual
8. Materiais de barril e parafusos existentes
9. Configuração da ventilação
10. Quantidade exigida

Perguntas frequentes

Os elementos do cano e do parafuso podem ser encomendados juntos?
Esta página está especificamente posicionada como um conjunto de substituição.

O diâmetro do furo é de 65 mm?
A configuração atual do Modelo 65 usa um furo de Φ63 mm e uma distância do centro de 52 mm.

Só podem ser substituídos os componentes desgastados?
Sim, mas os componentes restantes do cano e do parafuso devem ser inspecionados para garantir que a distância de funcionamento permaneça aceitável.

O material pode ser melhorado?
Sim, os materiais de revestimento do cano e do elemento de parafuso podem ser reconsiderados de acordo com as condições reais de desgaste, corrosão e processamento de PET.

Envie-nos o seu desenho do cano, amostras de elementos de parafuso ou dimensões existentes.Podemos avaliar se o cano e parafusos devem ser substituídos juntos e confirmar as dimensões críticas antes da fabricação.

Enviar os dados do cano e parafuso da extrusora PET para revisão técnica
