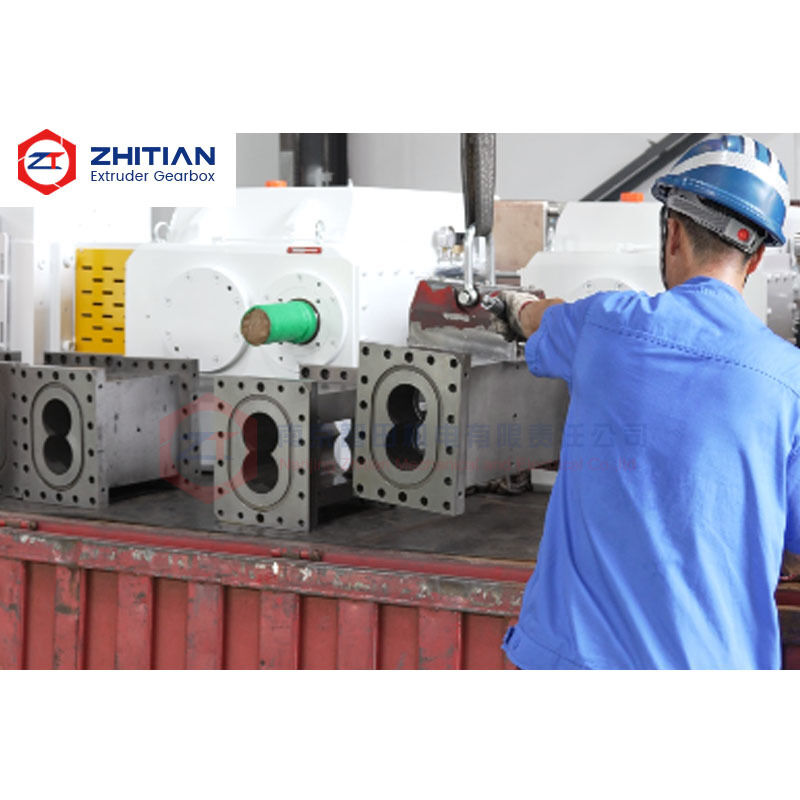

Este barril de extrusora de parafuso duplo bimétalico de precisão é projetado para aplicações de substituição onde a resistência ao desgaste sozinha não é suficiente. A geometria precisa do furo, a distância entre centros e as dimensões de conexão também devem ser mantidas para que o novo barril funcione corretamente com os elementos de parafuso existentes e as seções de barril adjacentes.
Um revestimento bimétalico à base de níquel fornece uma superfície de trabalho protegida, enquanto a usinagem de precisão controla as dimensões críticas necessárias para montagem e folga entre parafuso e barril.
Ele ajuda os usuários a resolver problemas como:
- Barrís de substituição que se encaixam externamente, mas têm alinhamento interno incorreto
- Folga irregular entre parafuso e barril
- Desgaste prematuro causado por desalinhamento do furo
- Degraus internos entre seções de barril adjacentes
- Dificuldade em combinar interfaces de barril existentes
- Distorção do furo após o processamento do revestimento
- Desgaste e corrosão em condições de extrusão exigentes
Especificações Chave
| Item |
Configuração Disponível |
| Tipo de produto |
Barril de extrusora de parafuso duplo bimétalico de precisão |
| Característica principal |
Geometria precisa do furo com superfície de trabalho revestida de liga |
| Revestimento interno |
Liga bimétalica à base de níquel ou sistema de liga personalizado |
| Principais aplicações |
Composição de polímeros, reciclagem e processos de extrusão exigentes |
| Estrutura do barril |
Corpo sólido com furo interno protegido ou revestimento de liga |
| Seções disponíveis |
Fechado, alimentação, ventilação, vácuo e alimentação lateral |
| Base de fabricação |
Desenho original, amostra usada ou dimensões medidas |
| Controle de temperatura |
Furos de aquecimento personalizados e canais de resfriamento |
| Inspeção crítica |
Furo, distância entre centros, faces de conexão e dimensões de interface |
| Propósito principal |
Manter a precisão de substituição enquanto melhora a proteção do furo |
Por que a precisão é importante em um barril bimétalico
Adicionar um revestimento resistente ao desgaste não torna automaticamente um barril uma boa peça de reposição.
O revestimento deve ser integrado sem perder o controle da geometria crítica do barril.
Dimensões importantes incluem:
- Tamanho do furo interno
- Geometria do furo
- Distância entre centros
- Paralelismo
- Comprimento total do barril
- Faces de conexão frontal e traseira
- Dimensões de posicionamento
- Localização dos furos dos parafusos
- Alinhamento com seções de barril adjacentes
Se essas dimensões forem imprecisas, o barril ainda pode ser aparafusado na máquina, mas operar com uma relação interna incorreta com os parafusos.
As consequências possíveis incluem folga irregular, atrito localizado, retenção de material, desgaste anormal e processamento instável.
Por esse motivo, a precisão da substituição deve ser avaliada juntamente com o desempenho do revestimento.
Manter a folga consistente entre parafuso e barril
A extrusão de parafuso duplo depende da folga controlada entre os elementos do parafuso e o furo do barril.
Se um lado do furo estiver mais próximo do parafuso do que o outro, ou se a distância entre centros estiver incorreta, a folga de trabalho se tornará irregular.
Isso pode levar a:
- Contato localizado ou desgaste acelerado
- Fluxo de material irregular
- Aumento do fluxo reverso em áreas desgastadas
- Alterações no desenvolvimento da pressão
- Redução da repetibilidade do processo
- Vida útil mais curta de novos elementos de parafuso
Um barril de extrusora de substituição de precisão deve, portanto, reproduzir a geometria interna necessária, não apenas as dimensões de montagem externas.
Ao substituir um barril desgastado, a condição dos elementos de parafuso existentes também deve ser verificada. As novas dimensões do barril não devem simplesmente reproduzir o desgaste que já existe no componente antigo.
Revestimento bimétalico à base de níquel para proteção do furo
O revestimento interno é a superfície diretamente exposta ao material processado.
Sistemas de ligas à base de níquel podem ser considerados quando o processo requer uma combinação de:
- Resistência ao desgaste
- Resistência à corrosão
- Proteção de superfície estável
- Durabilidade operacional contínua
Materiais exigentes típicos podem incluir polímeros preenchidos, materiais reciclados, compostos funcionais e formulações contendo aditivos quimicamente agressivos.
A composição exata do revestimento deve ser selecionada de acordo com o material real e o mecanismo de falha.
Para condições principalmente abrasivas, a resistência ao desgaste pode ser a prioridade. Quando o ataque químico ocorre juntamente com a abrasão, a resistência à corrosão também deve ser considerada.
O objetivo é adequar a superfície de trabalho ao processo, em vez de selecionar o revestimento apenas por um valor de dureza.
Prevenir degraus internos entre seções de barril
Extrusoras de parafuso duplo segmentadas usam múltiplas seções de barril montadas em sequência.
Os furos internos dessas seções devem formar um caminho de fluxo contínuo.
Se uma seção de substituição tiver posição de furo ou geometria de face de conexão incorreta, um degrau interno pode aparecer na junta.
Isso pode contribuir para:
- Retenção de material
- Superaquecimento local
- Degradação do polímero
- Limpeza difícil
- Flutuação de pressão
- Desgaste localizado perto da conexão
Para projetos de substituição, as dimensões de conexão frontal e traseira devem, portanto, ser inspecionadas juntamente com o furo interno.
Desenhos originais são preferidos. Se apenas uma amostra usada estiver disponível, as dimensões desgastadas ou danificadas devem ser identificadas antes que o novo barril seja fabricado.
Substituição de precisão para equipamentos existentes
O barril pode ser fabricado de acordo com:
- Desenhos técnicos originais
- Amostras de barril existentes
- Dimensões medidas
- Informações da interface da máquina
- Requisitos do processo
Detalhes personalizáveis incluem:
- Geometria do furo
- Distância entre centros
- Comprimento do barril
- Faces de conexão
- Recursos de posicionamento
- Layout dos furos dos parafusos
- Portas de alimentação e ventilação
- Interface de alimentação lateral
- Furos de aquecimento
- Canais de resfriamento
- Furos de sensor de temperatura
- Material do revestimento
O objetivo é reproduzir a interface e a geometria de trabalho necessárias, ao mesmo tempo em que atualiza a proteção do furo interno, quando necessário.
Fabricação e inspeção de qualidade
A inspeção de precisão é particularmente importante após as etapas de processamento do revestimento e do furo.
A inspeção pode incluir:
- Dimensões do furo interno
- Distância entre centros
- Geometria do furo
- Paralelismo
- Comprimento total
- Precisão da face de conexão
- Dimensões de posicionamento
- Localização dos furos dos parafusos
- Dimensões das portas
- Condição da superfície do revestimento
- Vedação do canal de resfriamento
- Verificação de material
Registros de inspeção podem ser retidos para rastreabilidade dimensional e futuros pedidos repetidos.
Uma vez confirmada uma configuração de substituição, os dados dimensionais retidos também podem simplificar a produção subsequente de peças de reposição.
Informações necessárias para avaliação de substituição
Por favor, forneça:
- Marca da extrusora e informações da máquina
- Desenho original do barril, se disponível
- Amostra de barril usada ou dimensões detalhadas
- Dimensões do furo
- Distância entre centros
- Comprimento total do barril
- Dimensões da interface frontal e traseira
- Condição do elemento de parafuso
- Polímero processado
- Informações de enchimento e aditivos
- Padrão de desgaste ou corrosão existente
- Material de revestimento necessário, se especificado
- Quantidade necessária
Para amostras usadas, fotografias e medições de desgaste são úteis para separar as dimensões de projeto originais das dimensões alteradas pelo desgaste de serviço.
Perguntas Frequentes
Por que a precisão dimensional é importante para um barril bimétalico?
Porque o desempenho do revestimento sozinho não pode compensar a geometria incorreta do furo ou a distância entre centros. A correspondência dimensional incorreta pode criar folga irregular e desgaste localizado.
Um revestimento à base de níquel é adequado para todas as aplicações?
Não. O revestimento deve ser selecionado de acordo com a abrasão, corrosão, temperatura e material processado. Outros sistemas de materiais podem ser mais adequados para algumas aplicações.
Um barril desgastado pode ser usado como amostra de fabricação?
Sim, mas as dimensões desgastadas devem ser identificadas primeiro. Um barril de substituição deve reproduzir a geometria de projeto correta em vez de copiar o desgaste existente.
Os elementos de parafuso devem ser verificados ao substituir o barril?
Sim. O desgaste do parafuso e do barril afeta a mesma folga de trabalho. Elementos de parafuso severamente desgastados podem reduzir o benefício de instalar um novo barril de precisão.
Solicite uma revisão de substituição de precisão
Envie-nos seu desenho de barril, amostra usada ou informações dimensionais críticas.
Podemos ajudar a avaliar:
- Quais dimensões são críticas para a compatibilidade de substituição
- Se o furo e a distância entre centros existentes mudaram devido ao desgaste
- Se um revestimento bimétalico à base de níquel é adequado
- Se os elementos de parafuso também devem ser inspecionados
- Quais dimensões devem ser confirmadas antes da fabricação
Envie seu desenho de barril para revisão de substituição de precisão
