Uma linha de extrusão de rosca dupla não expõe cada seção do cilindro às mesmas condições operacionais.
As zonas de alimentação, fusão, mistura, desgaseificação e construção de pressão têm requisitos diferentes para o design da abertura, controle de temperatura, proteção contra desgaste e fluxo de material. O uso da mesma configuração de cilindro em toda a linha pode levar a alimentação instável, desgaseificação ineficaz, desgaste localizado ou pressão de fusão flutuante.

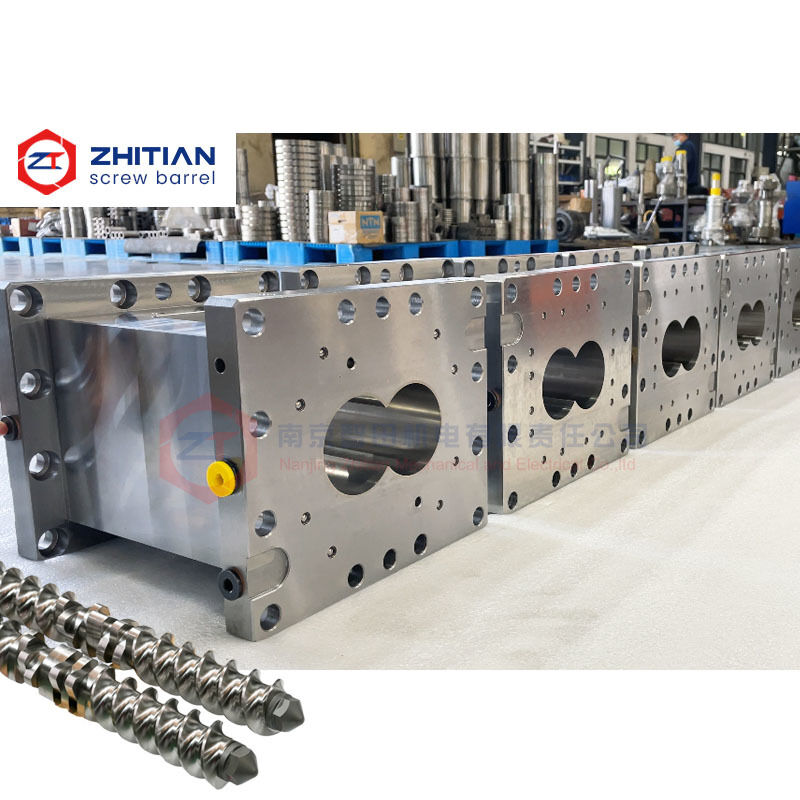

Este cilindro de extrusora de rosca dupla com zona de processo personalizada é fabricado de acordo com a função de cada posição no processo de extrusão. A estrutura do cilindro, as aberturas, a proteção interna, os furos de aquecimento e os canais de resfriamento podem ser configurados com base no material processado e no layout da máquina existente.
Isso ajuda a resolver problemas como:
- Entrada irregular de material na zona de alimentação
- Acúmulo de material em torno das conexões do cilindro
- Desgaseificação ou desvolatilização insuficiente
- Desgaste localizado em zonas de processo de alto cisalhamento
- Pressão instável antes da matriz
- Configuração incorreta da porta após uma mudança de processo
- Um material de cilindro sendo usado para várias condições de desgaste diferentes
Especificações Chave
| Item |
Configuração Disponível |
| Tipo de produto |
Cilindro de extrusora de rosca dupla específico para o processo |
| Estrutura do cilindro |
Construção modular segmentada |
| Seções disponíveis |
Fechada, alimentação, desgaseificação, vácuo e alimentação lateral |
| Base de fabricação |
Desenho, amostra ou dimensões medidas |
| Configuração do processo |
Zonas de alimentação, fusão, mistura, desgaseificação e construção de pressão |
| Opções de material |
Aço nitretado, aço ferramenta, revestimento bimetálico e proteção de liga |
| Controle de temperatura |
Furos de aquecimento personalizados, canais de resfriamento e posições de sensor |
| Personalização da porta |
Alimentação principal, alimentação lateral, ventilação atmosférica e abertura de vácuo |
| Inspeção |
Furo, distância entre centros, portas, interfaces e vedação de canal |
| Propósito principal |
Fluxo de material estável e otimização da zona de processo |
Configure o Cilindro em Torno do Processo de Extrusão
O cilindro é mais do que uma carcaça externa para os elementos da rosca. Seu furo, aberturas, layout de controle de temperatura e proteção interna de material influenciam como o material se move através de cada estágio do processo.
Uma configuração específica para o processo considera:
- Onde a matéria-prima entra na máquina
- Onde a fusão começa
- Onde ocorre a mistura intensiva
- Onde os enchimentos ou fibras são adicionados
- Onde a umidade ou componentes voláteis são removidos
- Onde a pressão é desenvolvida antes da descarga
O objetivo não é simplesmente reproduzir as dimensões externas do cilindro original. A substituição também deve suportar a função de sua posição real no processo.
Melhorar a Entrada de Material na Zona de Alimentação
Alimentação inadequada pode causar flutuações de saída, enchimento incompleto e pressão instável a jusante.
A abertura do cilindro de alimentação deve corresponder à forma do material e ao sistema de alimentação. Pós, grânulos, flocos e materiais a granel de baixa densidade podem exigir diferentes dimensões de abertura e estruturas de transição.
A seção de alimentação pode ser personalizada de acordo com:
- Dimensões do alimentador principal
- Densidade aparente do material
- Capacidade de alimentação necessária
- Comprimento e largura da abertura
- Conexão do funil
- Posição do canal de resfriamento
- Interfaces adjacentes do cilindro
Um cilindro de alimentação e desgaseificação corretamente configurado ajuda a linha de extrusão a receber material de forma mais consistente sem alterar desnecessariamente todo o arranjo da máquina.
Suportar Desgaseificação e Desvolatilização Eficazes
As seções de desgaseificação são usadas para liberar ar aprisionado, umidade ou componentes voláteis do material.
Uma posição de abertura inadequada ou volume livre insuficiente pode reduzir a eficiência da desgaseificação. O material também pode escapar pela ventilação quando a configuração da rosca, o nível de enchimento ou a distribuição de pressão não são apropriados.
Um cilindro de desgaseificação ou vácuo personalizado pode incluir:
- Abertura de ventilação atmosférica
- Conexão de vácuo
- Flange personalizado
- Área de abertura ampliada
- Interface de condensado ou coleta
- Conexão correspondente para equipamento de vácuo existente
O design do cilindro por si só não pode corrigir todos os problemas de desvolatilização. A configuração da rosca, a taxa de alimentação, a temperatura de fusão, o nível de vácuo e a condição de enchimento a montante também devem ser avaliados.
Reduzir o Desgaste Localizado em Zonas de Alta Carga
O desgaste do cilindro geralmente se concentra em áreas específicas em vez de ser distribuído uniformemente ao longo de toda a linha de extrusão.
Zonas de mistura de alto cisalhamento, posições de alimentação de fibra de vidro e seções de construção de pressão podem experimentar abrasão mais severa do que zonas de transporte convencionais.
Em vez de usar o mesmo material para cada seção, diferentes sistemas de proteção podem ser selecionados de acordo com a posição do processo.
As opções disponíveis incluem:
- 38CrMoAlA com furo nitretado para desgaste moderado
- Revestimento de aço ferramenta para compostos abrasivos
- Revestimento bimetálico para vida útil aprimorada
- Liga resistente ao desgaste à base de níquel
- Furo interno revestido a laser
- Manga de liga integral
- Sistema de liga resistente à corrosão
Essa abordagem baseada em zonas permite que materiais de maior desempenho sejam aplicados onde o desgaste é mais severo, enquanto seções menos exigentes mantêm uma configuração mais econômica.
Manter Fluxo Estável Entre Seções Adjacentes
O caminho de fluxo interno deve permanecer contínuo em todas as conexões do cilindro.
Desalinhamento do furo, degraus internos ou posicionamento incorreto entre seções adjacentes podem causar:
- Retenção de material
- Superaquecimento local
- Degradação do polímero
- Flutuação de pressão
- Aumento do desgaste perto da junta
- Limpeza difícil durante trocas de material
Dimensões críticas de correspondência incluem:
- Geometria do furo
- Distância entre centros
- Comprimento total
- Superfícies de conexão
- Degraus de posicionamento
- Locais dos furos dos parafusos
- Posições das portas
- Interfaces de aquecimento e resfriamento
Esses detalhes devem ser confirmados a partir de um desenho original, uma amostra existente ou medições dimensionais completas.
Adaptar o Cilindro para Mudanças de Processo
Os requisitos de produção podem mudar após a instalação da linha de extrusão.
Um cliente pode precisar:
- Adicionar um alimentador lateral
- Introduzir desgaseificação a vácuo
- Alterar a posição de alimentação principal
- Processar uma formulação mais abrasiva
- Melhorar o resfriamento em uma zona de processo
- Adicionar um sensor de temperatura
- Converter uma seção fechada em uma seção funcional
Em casos adequados, uma seção de cilindro específica para o processo pode suportar essas mudanças sem substituir todo o conjunto do cilindro.
No entanto, o espaço de instalação disponível, a configuração da rosca, o equipamento auxiliar e a estrutura do quadro da máquina devem ser verificados antes de fazer uma modificação funcional.
Fabricação e Inspeção
Um cilindro personalizado deve corresponder às dimensões da máquina e à função de processo pretendida.
Os itens de inspeção podem incluir:
- Dimensões do furo interno
- Distância entre centros
- Geometria do furo
- Comprimento total
- Paralelismo
- Precisão da face de conexão
- Dimensões de posicionamento
- Localização e tamanho da porta
- Layout dos furos dos parafusos
- Posição do furo de aquecimento
- Vedação do canal de resfriamento
- Alinhamento com seções adjacentes
Registros de inspeção podem ser mantidos para apoiar pedidos repetidos e manutenção futura.
Informações Necessárias para Avaliação Técnica
Por favor, forneça:
- Marca do extrusor e informações da máquina
- Posição da seção de cilindro necessária
- Desenho original, quando disponível
- Amostra de cilindro usada ou medições dimensionais
- Dimensões do furo e da distância entre centros
- Comprimento do cilindro e estrutura de conexão
- Tipo de porta existente
- Função de alimentação, desgaseificação ou alimentação lateral necessária
- Arranjo de aquecimento e resfriamento
- Material processado
- Tipo e porcentagem de enchimento
- Problema de produção atual
- Quantidade necessária
A formulação processada e o problema operacional são importantes porque ajudam a determinar a estrutura e o material apropriados do cilindro.
Perguntas Frequentes
Diferentes seções de cilindro podem usar materiais diferentes?
Sim. Os materiais podem ser selecionados de acordo com as condições de desgaste, corrosão e pressão de cada zona de processo.
Um cilindro fechado pode ser transformado em uma seção de desgaseificação?
Pode ser possível, mas a configuração da rosca, o espaço de instalação disponível, o sistema de vácuo e a pressão do processo devem ser avaliados primeiro.
A abertura de alimentação pode ser personalizada?
Sim. As dimensões da abertura e a estrutura de conexão podem ser correspondidas ao alimentador existente, funil e características do material.
Uma modificação do cilindro pode resolver a saída de extrusão instável?
Pode ajudar quando a instabilidade está relacionada à alimentação, desgaseificação, desgaste do furo ou uma configuração inadequada do cilindro. A condição da rosca, o desempenho do alimentador, as configurações do processo e a carga do acionamento também devem ser verificados.
Solicitar uma Revisão de Configuração de Zona de Processo
Envie-nos o desenho do cilindro, a posição de instalação e a descrição do problema de produção atual.
Podemos ajudar a avaliar:
- Se a função do cilindro corresponde à sua posição no processo
- Se a estrutura de alimentação ou desgaseificação deve ser modificada
- Se o desgaste localizado requer uma atualização de material
- Se as interfaces existentes podem ser mantidas
- Quais dimensões devem ser confirmadas antes da fabricação
