Eixo de Extrusora de Parafuso Duplo de 71mm para Substituição OEM Classe 75
Quando um eixo em uma linha de extrusão existente classe 75 se desgasta, empena ou danifica, encontrar uma substituição não é simplesmente uma questão de pedir outro eixo com o mesmo diâmetro nominal.

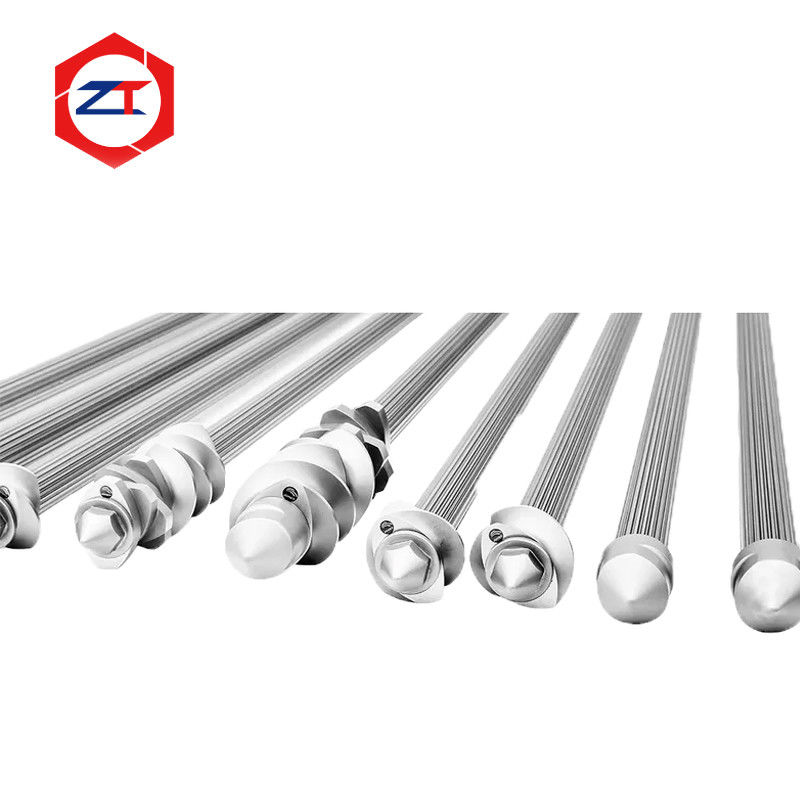

Este eixo de extrusora de parafuso duplo de 71mm é projetado para substituição OEM de sistemas de extrusão de parafuso duplo co-rotativos classe 75 existentes, onde o novo eixo deve continuar a funcionar com os elementos de parafuso existentes do cliente, conexão da caixa de engrenagens e estrutura de travamento.
O produto atual é baseado em um sistema de parafuso de 71 mm e suporta opções de material, incluindo 40CrNiMo, WR15E e WR30, juntamente com configurações e projetos de eixo personalizados com ou sem refrigeração.
O objetivo da substituição é direto:
Corresponder à máquina existente com precisão sem reproduzir o desgaste já presente no eixo antigo.
Que Problemas um Eixo de Substituição de 71mm Resolve?
Linhas de extrusão mais antigas podem permanecer mecanicamente produtivas mesmo quando componentes de transmissão individuais se tornam difíceis de obter.
Problemas típicos do cliente incluem:
- Desgaste do eixo original ou danos nas estrias
- Empenamento ou fratura do eixo
- Aumento da folga entre o eixo e os elementos do parafuso
- Peças sobressalentes originais difíceis de obter
- Longos prazos de entrega para componentes de substituição
- Novos elementos de parafuso não se encaixando corretamente no eixo antigo
- Desenhos originais ausentes ou incompletos
Nessas situações, o eixo de substituição deve ser avaliado como parte do conjunto completo de parafusos, em vez de uma barra de aço isolada.
Projetado para Conjuntos de Elementos de Parafuso de 71mm Existentes
Um conjunto modular de parafuso duplo contém múltiplos elementos de transporte, blocos de amassamento e elementos de mistura instalados ao longo do eixo.
Para um eixo de extrusora de substituição OEM, o novo eixo deve permanecer compatível com os elementos de parafuso que continuarão a ser usados.
As dimensões críticas incluem:
Perfil da estria → Dimensões da estria → Diâmetro do eixo → Posicionamento do elemento → Comprimento total → Interface de travamento final
Um eixo que é apenas ligeiramente diferente na geometria da estria ou nas dimensões de posicionamento pode criar problemas durante a montagem.
O objetivo, portanto, não é meramente atingir o tamanho nominal da máquina de 71 mm. A interface completa entre o eixo e os elementos do parafuso deve ser reproduzida com precisão.
Substituição OEM Requer Mais do que Copiar o Eixo Antigo
Um eixo antigo pode ser útil como referência de medição, mas não deve ser tratado automaticamente como o padrão de projeto original.
Após anos de operação, a estria pode já ter perdido material. As superfícies de transmissão de torque podem apresentar desgaste localizado e o eixo pode ter sofrido deformação.
Se essas dimensões desgastadas forem copiadas diretamente, o novo eixo pode reproduzir folga excessiva na montagem.
Para projetos de substituição, o componente existente deve ser primeiro avaliado para distinguir:
Dimensões funcionais originais do desgaste de serviço.
Se os desenhos estiverem disponíveis, eles podem ser comparados com o eixo usado. Se os desenhos não estiverem disponíveis, o eixo e os elementos de parafuso correspondentes podem ser medidos juntos.
Seleção de Material de Acordo com as Condições de Operação
O produto existente lista 40CrNiMo, WR15E e WR30 como opções de material.
O material correto deve ser selecionado de acordo com o requisito de transmissão real, em vez de simplesmente escolher a classe de maior custo.
Considerações importantes incluem:
- Torque transmitido real
- Velocidade do parafuso
- Geometria da estria
- Carga operacional contínua
- Flutuação de torque
- Formulação do material
- Histórico de serviço do eixo existente
Se o eixo anterior falhou devido a sobrecarga repetida, a simples mudança de material pode não resolver o problema raiz.
A capacidade de saída da caixa de engrenagens e a carga de produção real também devem ser revisadas.
O Encaixe da Estria Afeta a Transmissão de Torque e a Montagem
A estria do eixo transfere torque para a estria interna de cada elemento de parafuso.
Se o encaixe ficar muito solto, as mudanças repetidas de torque podem aumentar o movimento relativo e o desgaste da interface.
Se o encaixe for muito apertado, a instalação e a remoção dos elementos do parafuso podem se tornar difíceis.
Para um eixo de extrusora de parafuso duplo de 71mm, o objetivo é um engajamento controlado da estria que proporcione transferência de torque confiável e montagem prática dos elementos do parafuso.
Isso é especialmente importante quando o cliente pretende manter os elementos de parafuso existentes e substituir apenas o eixo.
Corresponder à Caixa de Engrenagens e às Interfaces Finais
A estria do elemento do parafuso é apenas um lado do problema de substituição.
A extremidade oposta do eixo também deve corresponder ao sistema de transmissão e travamento existente.
Portanto, a avaliação de substituição deve confirmar:
Conexão do lado da caixa de engrenagens → Comprimento do eixo → Posições dos elementos do parafuso → Estrutura de travamento frontal → Arranjo de refrigeração
O produto atual pode ser configurado com ou sem sistema de refrigeração, dependendo do projeto da máquina existente.
Para uma máquina mais antiga, a preservação dessas interfaces pode permitir que o cliente substitua o eixo desgastado sem modificar desnecessariamente o equipamento de extrusão circundante.
Quando o Eixo e os Elementos do Parafuso Devem Ser Verificados Juntos?
Se os novos elementos do parafuso parecerem soltos no eixo antigo, a estria do eixo pode já estar desgastada.
No entanto, a estria interna dos elementos de parafuso existentes também pode se desgastar.
Portanto, quando folga excessiva é relatada, é melhor inspecionar:
Estria do eixo + Estria interna do elemento do parafuso + Encaixe real da montagem
Substituir apenas um lado de uma interface muito desgastada pode não restaurar o encaixe pretendido.
Isso também ajuda a determinar se o cliente precisa apenas de um novo eixo ou se os elementos de parafuso selecionados devem ser substituídos ao mesmo tempo.
Informações Necessárias para uma Revisão de Substituição
Para começar, forneça:
- Modelo de extrusora existente ou classe da máquina
- Desenho ou amostra do eixo existente
- Elemento de parafuso correspondente ou dados da estria
- Comprimento total do eixo
- Informações de conexão do lado da caixa de engrenagens
- Fotos de desgaste, empenamento ou danos na estria
Se os desenhos originais não estiverem disponíveis, o eixo usado e os elementos correspondentes podem ser medidos para reconstruir as dimensões funcionais.
FAQ
Este eixo é selecionado apenas pelo diâmetro do parafuso de 71 mm?
Não. O tamanho nominal do parafuso identifica a classe geral da máquina, mas a geometria da estria, o comprimento do eixo, as interfaces finais e as dimensões de travamento também devem corresponder.
Você pode fabricar o eixo sem um desenho original?
Sim. Um eixo existente e elementos de parafuso correspondentes podem ser medidos, mas as áreas desgastadas devem primeiro ser identificadas.
Posso manter meus elementos de parafuso existentes?
Em muitos projetos de substituição, sim, desde que suas estrias internas e outras superfícies de montagem permaneçam em condições aceitáveis.
O material e a estrutura de refrigeração podem ser personalizados?
Sim. O produto atual suporta múltiplas opções de material e configurações com ou sem refrigeração do eixo.
Solicite uma Revisão de Substituição de Eixo de 71mm
Se sua linha de extrusão classe 75 tiver um eixo desgastado, empenado ou indisponível, envie-nos o eixo existente, desenho ou dimensões juntamente com um elemento de parafuso correspondente.
Podemos avaliar:
Encaixe da estria → Dimensões do eixo → Interface da caixa de engrenagens → Estrutura de travamento → Material → Configuração de refrigeração
antes da fabricação.
