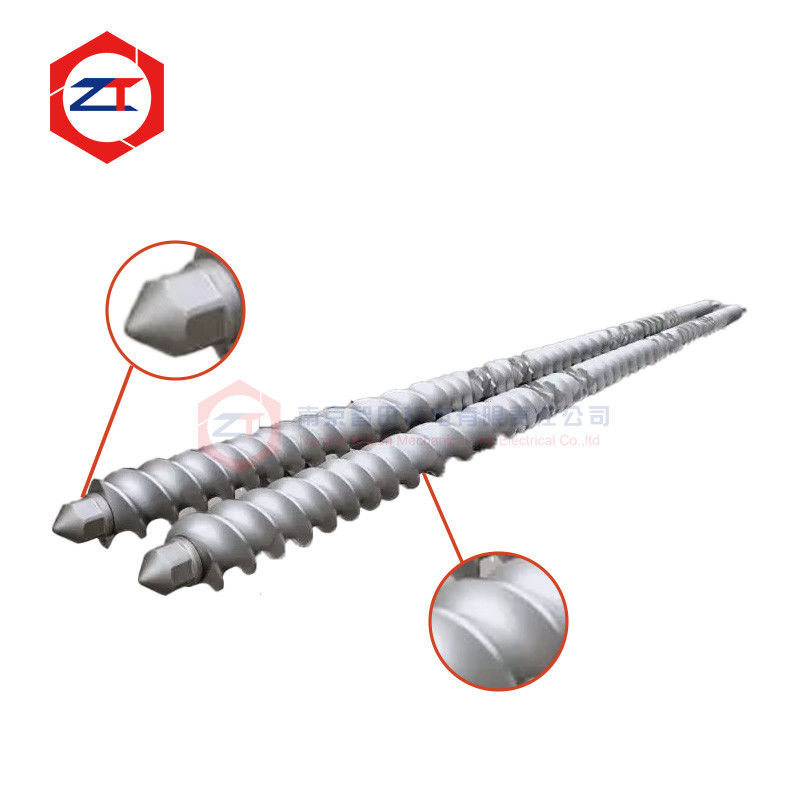

Eje de extrusão de parafusos duplos de precisão para montagem precisa de elementos de parafuso
Aeixo de extrusão de parafuso duploO sistema de transmissão de torque fornece também a referência dimensional para cada elemento de parafuso instalado ao longo do conjunto completo de parafusos.
Se o perfil do spline, o diâmetro do eixo, a retidão, o posicionamento dos elementos ou a ligação das extremidades forem imprecisos, mesmo elementos de parafuso correctamente fabricados podem tornar-se difíceis de instalar,Desenvolver um espaço livre excessivo ou não ser montado ao comprimento total exigido.
Este eixo de extrusão de precisão é projetado para aplicações de extrusão de parafusos duplos de reposição OEM e personalizadas, onde são necessárias uma transmissão de binário confiável e uma montagem precisa do elemento de parafuso.
As configurações disponíveis podem ser fabricadas de acordo com o desenho original, o eixo existente, a interface do elemento de parafuso ou as dimensões medidas da máquina.As opções de produto atuais incluem capacidade e comprimento de binário personalizados, 40CrNiMoA material e detecção de falhas por ultra-som.
Que problemas pode causar um eixo impreciso ou desgastado?
Um eixo pode permanecer visualmente intacto enquanto o seu spline ou superfícies de trabalho já mudaram o suficiente para afetar a montagem.
Os problemas típicos incluem:
- Elementos de parafuso ficando muito soltos no eixo
- Reacção negativa excessiva do spline após uma operação prolongada
- Novos elementos de substituição difíceis de instalar
- Ajuste desigual entre as diferentes posições dos parafusos
- Erro de montagem acumulado ao longo da pilha completa de parafusos
- Desgaste local entre o eixo e o elemento de parafuso
- Dificuldade em substituir um eixo de extrusão original obsoleto
Quando surgem esses problemas, a substituição apenas dos elementos de parafuso pode não resolver completamente o problema.
A condição doeixo de extrusão de parafuso duploO risco de infecção por infecção por infecção por vírus deve também ser verificado.
O ajuste preciso da linha é fundamental para a montagem do elemento de parafuso
O spline é uma das interfaces mais importantes em um conjunto modular de parafusos gêmeos.
O binário da caixa de velocidades é transmitido através do eixo e, em seguida, para os elementos de parafuso individuais através desta ligação.
Se a distância entre os eixos for excessiva, as mudanças de carga repetidas podem criar um movimento relativo entre o eixo e o elemento de parafuso.
Se o encaixe for muito apertado, a instalação e remoção dos elementos de parafuso pode tornar-se difícil.
Por esta razão, o objectivo não é simplesmente tornar o spline "apertado".O objetivo é manter a relação dimensional correta entre o spline do eixo e a ligação interna dos elementos de parafuso.
Para os projetos de substituição de OEM, a geometria do spline deve, por conseguinte, ser verificada em conjunto com os elementos de parafuso existentes do cliente ou com os dados de dimensão originais.
Por que a precisão do eixo afeta a pilha completa de parafusos
Uma extrusora de dois parafusos pode utilizar muitos elementos de transporte individuais, blocos de amassamento, elementos de mistura e elementos de transição em um eixo.
Cada elemento deve deslizar para o eixo corretamente e se localizar contra o componente vizinho.
Isto significa que a precisão do eixo afeta o conjunto completo, incluindo:
Instalação da linha → Posicionamento do elemento → Contato com a face final → Comprimento total do conjunto → Bloqueio final
Mesmo quando cada elemento de parafuso é fabricado corretamente, um eixo impreciso ou desgastado pode criar problemas de montagem em todo o conjunto de parafusos.
É por isso que umaeixo da extrusora de precisãodeve ser avaliada como parte do conjunto completo de parafusos e não como um componente de aço isolado.
Seleção de materiais para transmissão de binário
Utilizações do produto actual40CrNiMoAcomo um material de eixo disponível e suporta a seleção de material personalizado de acordo com os requisitos operacionais.
A selecção dos materiais deve ter em conta:
- Torque transmitido necessário
- Diâmetro do eixo e geometria do spline
- Velocidade do parafuso
- Carga operacional contínua
- Fluctuação da carga
- Tamanho da máquina
- Histórico de falhas existentes
O objectivo é proporcionar uma resistência e uma resistência à fadiga suficientes sem depender apenas de uma qualidade nominal do material.
Para as linhas de extrusão fortemente carregadas, o eixo deve ser considerado juntamente com a saída da caixa de velocidades, a configuração do parafuso e o binário de processo real.
Detecção de defeitos por ultra-som antes da montagem
Os defeitos internos dos materiais são difíceis de identificar apenas a partir da superfície externa acabada.
A especificação do produto existente inclui:Detecção de falhas por ultra-somcomo método de inspecção não destrutivo.
A inspecção por ultra-som pode ser utilizada para verificar se o material do eixo apresenta discontinuidades internas antes de o componente entrar em serviço a longo prazo.
A inspecção dimensional continua a ser igualmente importante porque a integridade do material por si só não garante a montagem correta do elemento de parafuso.
Para um eixo de substituição, devem ser confirmadas, antes da expedição, as dimensões essenciais, tais como a geometria do spline, o diâmetro do eixo, as superfícies de posicionamento dos elementos e as interfaces finais.
A substituição do OEM requer mais do que o mesmo comprimento e diâmetro
Para umAço de extrusão de parafusos duplos de substituição OEM, o comprimento total e o diâmetro nominal são apenas dimensões de referência básicas.
O substituto deve igualmente corresponder:
Perfil da linha → dimensões da linha → posicionamento do elemento de parafuso → extremidades do eixo → interface de acoplamento → estrutura de bloqueio → configuração de arrefecimento
A página atual suporta comprimento de eixo personalizado, capacidade de binário e configurações com ou sem resfriamento.
Se o desenho original não estiver disponível, pode ser medido um eixo existente, mas as superfícies usadas devem ser identificadas antes da determinação das dimensões finais de fabrico.
A cópia direta de um eixo desgastado pode reproduzir a distância de montagem existente no novo componente.
Verifique os elementos do eixo e parafuso juntos
Quando os clientes relatam elementos de parafuso soltos ou dificuldades na instalação de novos elementos, recomendamos verificar ambos os lados da interface.
Um eixo desgastado combinado com um novo elemento de parafuso ainda pode criar um espaço livre excessivo.
Da mesma forma, um novo eixo não resolverá o problema se a linha interna dos elementos de parafuso existentes já tiver sofrido desgaste grave.
Por esta razão, a avaliação da substituição pode incluir:
Condição do eixo + condição do spline do elemento de parafuso + ajuste da montagem
Isto fornece uma base mais fiável para decidir se a substituição do eixo, elementos de parafuso individuais ou ambos.
Que informações são necessárias para a substituição?
Para iniciar uma avaliação, fornecer:
- Modelo de extrusora
- Desenho ou amostra do eixo existente
- Comprimento total do eixo
- Dimensões da ranhura ou elemento de parafuso correspondente
- Informações sobre o motor ou a caixa de velocidades
- Problemas atuais, tais como desgaste, quebra ou dificuldade de montagem da linha
Se não estiver disponível um desenho, podem utilizar-se fotografias claras e um elemento de eixo ou parafuso existente para determinar as dimensões a medir.
Perguntas frequentes
Pode um poço ser fabricado sem o desenho original?
Pode-se medir um eixo existente ou um elemento de parafuso correspondente, mas as áreas desgastadas devem ser identificadas antes de se determinar as dimensões finais.
Porque é que os novos elementos de parafuso estão soltos no eixo antigo?
O enrolamento interno do elemento de parafuso, o enrolamento externo do eixo ou ambos podem já estar desgastados.
Um material de eixo mais forte é suficiente para evitar falhas?
O binário real, a geometria do spline, as dimensões do eixo, a flutuação da carga e a condição do material afetam a fiabilidade do serviço.
O comprimento do eixo e a capacidade de binário podem ser personalizados?
O produto atual suporta comprimento e capacidade de binário personalizados de acordo com os requisitos da aplicação.
Solicitar uma avaliação da adequação do eixo e do elemento de parafuso
Se os elementos de parafuso estiverem soltos, difíceis de instalar ou se desgastarem repetidamente na conexão do spline, o problema pode não se limitar aos elementos de parafuso.
Envia-nos o teudesenho ou amostra do eixo, interface do elemento de parafuso, modelo da extrusora e problema de montagem atual.
Podemos avaliar as dimensões do eixo, a adequação do spline e os requisitos de substituição antes da fabricação.
