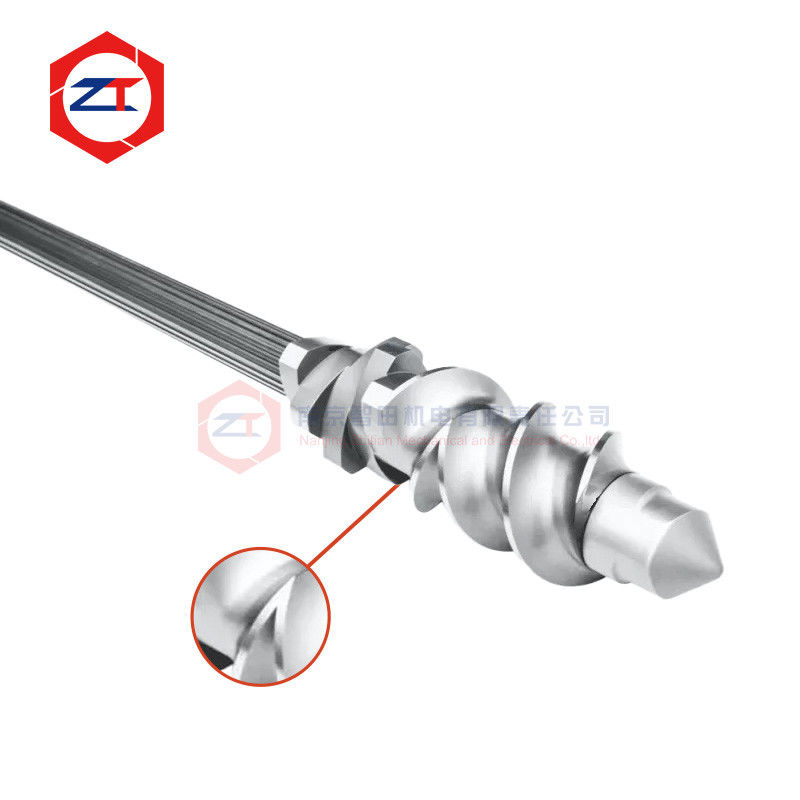

Eixo de Extrusora de Dupla Rosca Testado por Ultrassom para Transmissão de Torque Confiável
Um eixo de extrusora de dupla rosca opera sob carga torsional contínua enquanto transmite o torque da caixa de engrenagens para cada elemento da rosca instalado ao longo do eixo. Por esse motivo, a precisão dimensional sozinha não é suficiente ao avaliar um eixo de reposição.
A superfície externa pode ser usinada corretamente, mas o próprio material também deve ser adequado para carregamento a longo prazo.
Este eixo é, portanto, posicionado em torno de dois requisitos: substituição OEM precisa e inspeção interna da qualidade do material. A detecção de falhas por ultrassom é usada como um método de teste não destrutivo para ajudar a identificar descontinuidades internas que não podem ser avaliadas apenas por inspeção visual ou dimensional.
As configurações atuais incluem opções de material WR15E, WR30 e 40CrNiMo, construção de eixo sólido, comprimento personalizável e designs com ou sem refrigeração.
Por que Inspecionar um Eixo de Extrusora com Teste Ultrassônico?
Um eixo pode passar na inspeção dimensional externa, mas ainda assim exigir verificação adicional da condição do material.
A inspeção dimensional responde a perguntas como:
O estriado está correto? O diâmetro está dentro da tolerância? O comprimento do eixo está correto? As interfaces correspondem à máquina existente?
O teste ultrassônico aborda uma pergunta diferente:
Há evidência de descontinuidade interna dentro do material inspecionado?
Essas duas inspeções não devem ser confundidas.
Para um componente que transporta torque repetidamente durante a extrusão, a condição do material e a precisão da usinagem são importantes. A detecção de falhas por ultrassom adiciona outra etapa de controle de qualidade antes que o eixo entre em serviço; ela não substitui a inspeção dimensional, o controle de tratamento térmico ou a seleção correta da caixa de engrenagens e do processo.
Transmissão de Torque Confiável Começa com o Design Completo do Eixo
O eixo transfere o torque da saída da caixa de engrenagens para o conjunto de roscas modular.
Sua confiabilidade operacional depende de mais do que apenas a resistência do material. Fatores importantes incluem:
- Torque transmitido real
- Diâmetro do eixo
- Perfil do estriado e geometria da seção
- Velocidade da rosca
- Carga operacional contínua
- Flutuação de torque durante o processamento
- Configuração do elemento da rosca
- Histórico de falhas existente
Se um eixo já fraturou, torceu ou sofreu danos severos no estriado, reproduzir apenas as dimensões originais pode não ser suficiente. A condição operacional também deve ser revisada para determinar se sobrecarga, desgaste, desalinhamento ou outro fator mecânico contribuíram para a falha.
Seleção de Material de Acordo com a Carga Operacional
O produto atual oferece opções de material incluindo WR15E, WR30 e 40CrNiMo.
O material deve ser selecionado de acordo com o tamanho real do eixo, requisito de torque e condições de extrusão, em vez de apenas pelo nome do material.
Por exemplo, uma linha de extrusão maior processando compostos altamente preenchidos pode expor o eixo a diferentes condições de carregamento de uma máquina menor executando uma formulação de polímero relativamente estável.
A seleção do material deve, portanto, ser considerada em conjunto com o sistema de transmissão completo:
Saída da caixa de engrenagens → Eixo → Conexão do estriado → Elementos da rosca → Carga do processo
Isso ajuda a evitar tratar o eixo como uma peça de reposição isolada.
Substituição OEM Requer Mais do que Corresponder ao Comprimento Total
Para um eixo de extrusora de dupla rosca de reposição OEM, o comprimento total e o diâmetro nominal são apenas dimensões básicas.
O eixo de reposição também deve corresponder a:
Perfil do estriado → Dimensões do estriado → Posições de localização do elemento da rosca → Conexão do lado da caixa de engrenagens → Estrutura de travamento frontal → Arranjo de refrigeração
O produto atual suporta comprimento e construção personalizáveis com ou sem refrigeração, permitindo que o eixo seja adaptado a diferentes configurações de máquinas de extrusão existentes.
Se o desenho original não estiver disponível, um eixo existente ou elementos de rosca correspondentes podem ser medidos.
No entanto, o desgaste deve ser identificado primeiro. Copiar diretamente um estriado antigo que já perdeu material pode reproduzir folga excessiva no novo componente.
Teste Ultrassônico e Inspeção Dimensional Servem a Propósitos Diferentes
Um processo confiável de inspeção de eixo deve considerar tanto a integridade do material quanto a geometria.
Detecção de Falhas por Ultrassom
O teste ultrassônico é usado para inspecionar o material internamente sem desmontar o componente. Seu propósito é ajudar a identificar indicações internas reportáveis de acordo com o procedimento de inspeção aplicável.
Inspeção Dimensional
A inspeção dimensional confirma a geometria necessária para a montagem, incluindo dimensões do estriado, diâmetro do eixo, superfícies de posicionamento e interfaces de extremidade.
Verificação do Encaixe do Estriado
O eixo também deve se encaixar corretamente nos elementos da rosca instalados nele. Folga excessiva pode contribuir para movimento repetido e desgaste da interface, enquanto um encaixe muito apertado pode criar dificuldades de montagem.
Juntas, essas verificações fornecem informações mais úteis do que simplesmente descrever o eixo como “alta precisão."
Quando um Eixo Existente Deve Ser Avaliado para Substituição?
Um eixo deve ser inspecionado quando os clientes observam problemas como:
- Desgaste repetido do estriado
- Elementos da rosca ficando soltos no eixo
- Torção do eixo ou deformação permanente
- Fratura do eixo
- Dificuldade em instalar elementos de rosca de reposição
- Desgaste visível em superfícies de transmissão de torque
- Um eixo obsoleto que não pode mais ser fornecido pelo fornecedor original
A causa deve ser identificada antes da substituição sempre que possível.
Por exemplo, um eixo de reposição mais forte sozinho não corrigirá um sistema que opera repetidamente além da faixa de torque apropriada.
Verifique o Eixo e os Elementos da Rosca Juntos
O eixo e os elementos da rosca formam uma interface de transmissão de torque.
Se o estriado externo do eixo estiver desgastado, a instalação de novos elementos de rosca ainda pode resultar em folga excessiva.
Da mesma forma, se o estriado interno dos elementos de rosca existentes estiver muito desgastado, a instalação de um novo eixo pode não restaurar o encaixe pretendido.
Para projetos de substituição, é, portanto, útil avaliar:
Condição do estriado do eixo + Condição do estriado do elemento da rosca + Encaixe real da montagem
Isso ajuda a determinar se o eixo, os elementos da rosca ou ambos devem ser substituídos.
Que Informações São Necessárias para Avaliação?
Para iniciar uma revisão de substituição de eixo de extrusora testado por ultrassom, forneça:
- Modelo da extrusora
- Desenho ou amostra do eixo existente
- Comprimento do eixo e dimensões principais
- Informações do estriado ou elemento de rosca correspondente
- Informações da caixa de engrenagens ou motor
- Condição atual de falha ou desgaste
Se um desenho não estiver disponível, fotos e um eixo existente podem ser usados para determinar quais dimensões requerem medição.
FAQ
Por que o teste ultrassônico é usado em um eixo de extrusora?
Ele fornece um método não destrutivo para examinar a condição interna do material. Ele complementa, em vez de substituir, a inspeção dimensional e de superfície.
O teste ultrassônico garante que um eixo nunca falhará?
Não. A confiabilidade do eixo também depende do material, tratamento térmico, geometria, torque real, carga operacional, alinhamento e outras condições de serviço.
Um eixo obsoleto pode ser fabricado sem o desenho original?
Sim. A substituição pode ser avaliada a partir de um eixo existente, elementos de rosca correspondentes e interfaces de máquina medidas, mas dimensões desgastadas devem ser identificadas primeiro.
O comprimento do eixo e a estrutura de refrigeração podem ser personalizados?
Sim. O produto atual suporta comprimento e configurações personalizáveis com ou sem refrigeração.
Solicite uma Revisão de Substituição e Inspeção de Eixo
Se o seu eixo existente fraturou, torceu, desenvolveu desgaste no estriado ou não pode mais ser fornecido, envie-nos o desenho ou amostra do eixo, modelo da extrusora, informações do estriado e condição atual de falha.
Podemos avaliar as dimensões de substituição, requisitos operacionais e necessidades de inspeção antes da fabricação.
Envie Seus Dados de Eixo para Revisão de Substituição OEM e Inspeção Ultrassônica
