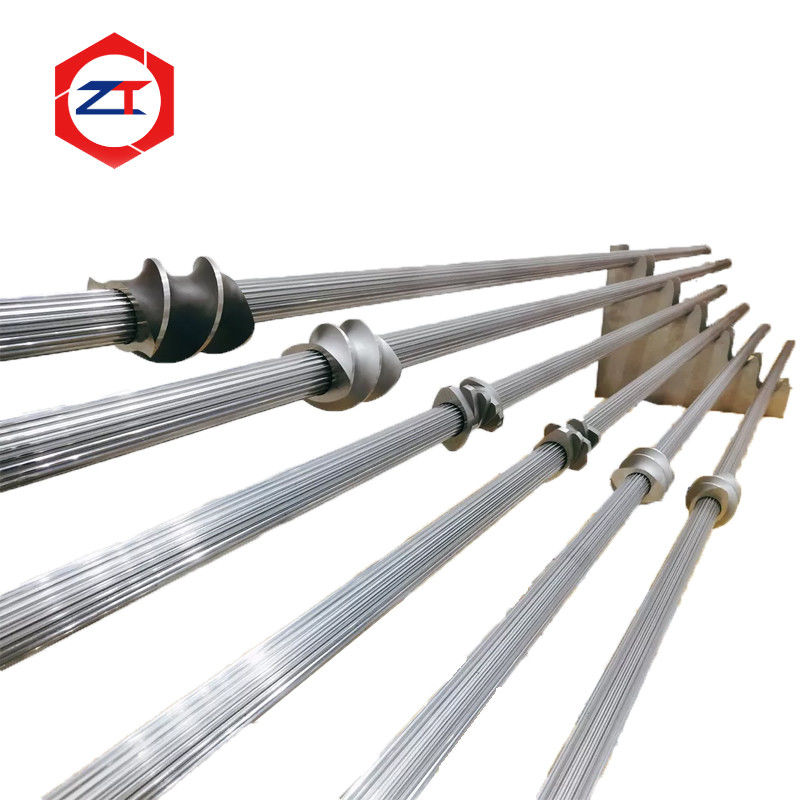

Eixo de Extrusora de Parafuso Duplo com Estria Laminada a Frio para Carga de Torque Repetida
Um eixo de extrusora de parafuso duplo transfere continuamente o torque da caixa de engrenagens para os elementos do parafuso através de sua conexão estriada. Durante a composição, a carga transmitida nem sempre é constante. Mudanças na viscosidade do material, teor de carga, condição de alimentação e configuração do parafuso podem criar variações repetidas de torque ao longo do sistema de transmissão.
Por essa razão, a estria não é simplesmente um recurso de montagem. É uma das interfaces críticas de transmissão de torque do conjunto completo do parafuso.
Este eixo utiliza um processo de laminação a frio CNC para fabricação de estrias, com opções de material incluindo WR15E, WR30 e 40CrNiMoA. Têmpera a vácuo e configurações personalizadas com ou sem refrigeração também estão disponíveis de acordo com o projeto existente da extrusora.
O produto destina-se à substituição OEM e a aplicações de extrusão exigentes onde a precisão da estria, a transmissão de torque e a carga repetida a longo prazo devem ser consideradas em conjunto.
Por que o Processo de Fabricação de Estrias é Importante?
Uma estria transfere torque do eixo para cada elemento do parafuso instalado ao longo do conjunto modular do parafuso.
Durante a operação, as superfícies de contato são carregadas e descarregadas repetidamente à medida que o torque de extrusão muda. Se a geometria da estria, o ajuste ou a condição da superfície forem inadequados, a interface pode desenvolver gradualmente fadiga por contato, desgaste de contato local ou aumento de folga.
A laminação a frio forma o perfil da estria através da deformação controlada do material, em vez de depender apenas da remoção de material.
Para o cliente, no entanto, o ponto importante não é simplesmente se o processo é chamado de "laminação a frio". A estria acabada ainda precisa corresponder ao perfil, dimensões e interface do elemento do parafuso exigidos.
O processo de fabricação e a precisão dimensional devem, portanto, trabalhar juntos.
Projetado para Carga de Torque Repetida
O torque de extrusão raramente é perfeitamente constante.
Uma mudança na formulação, taxa de alimentação, condição de fusão ou concentração de carga pode alterar a carga transmitida através da caixa de engrenagens, eixo e elementos do parafuso.
O eixo deve, portanto, ser selecionado de acordo com a condição operacional completa, em vez de apenas o modelo da extrusora.
Fatores importantes incluem torque transmitido real, diâmetro do eixo, geometria da estria, velocidade do parafuso, tempo de operação contínuo, flutuação de carga, formulação do material e histórico de falha anterior do eixo.
Se um eixo existente sofreu desgaste da estria, torção permanente ou fratura, simplesmente fabricar outro eixo com as mesmas dimensões pode não resolver o problema subjacente.
A primeira pergunta deve ser:
O eixo original foi corretamente dimensionado para a carga operacional real?
Material e Tratamento Térmico Devem Corresponder à Aplicação
O produto atual suporta WR15E, WR30 e 40CrNiMoA, juntamente com tratamento térmico de têmpera a vácuo.
A seleção do material deve ser baseada no requisito operacional, em vez de usar uma única classe para cada máquina.
Por exemplo, dois eixos com o mesmo diâmetro externo nominal podem experimentar cargas muito diferentes dependendo do torque da caixa de engrenagens, velocidade do parafuso, seção transversal da estria e formulação do processo.
Um eixo confiável, portanto, requer a combinação correta de:
Material + Tratamento Térmico + Geometria da Estria + Dimensões do Eixo + Torque Operacional
Usar um material mais forte sozinho não compensa o dimensionamento incorreto do eixo, a carga operacional excessiva ou o ajuste inadequado da estria.
Estria Laminada a Frio e Ajuste do Elemento do Parafuso
O eixo e os elementos do parafuso formam um sistema de transmissão de torque.
Se a estria do eixo tiver folga excessiva em relação à estria interna do elemento do parafuso, as inversões de torque repetidas e as mudanças de carga podem aumentar o movimento relativo nas superfícies de contato.
Se o ajuste for muito apertado, a instalação e a remoção podem se tornar difíceis.
O objetivo, portanto, não é simplesmente produzir a estria mais "apertada" possível. O objetivo é um engajamento controlado e repetível entre o eixo e os elementos do parafuso.
Para projetos de substituição OEM, a estria deve ser avaliada em conjunto com os elementos do parafuso existentes, o desenho original ou dados dimensionais precisos.
Substituição OEM Requer Mais do que Diâmetro do Eixo
Para um eixo de extrusora de substituição OEM, o diâmetro geral e o comprimento são apenas dimensões de referência básicas.
O eixo de substituição também deve corresponder à máquina existente em perfil de estria, dimensões de estria, posicionamento do elemento do parafuso, conexão do lado da caixa de engrenagens, estrutura de travamento frontal e configuração de refrigeração.
O produto atual pode ser fornecido com ou sem um arranjo de refrigeração interno, dependendo do projeto da máquina.
Se o desenho original não estiver disponível, um eixo existente e os elementos do parafuso correspondentes podem ser medidos.
No entanto, uma regra importante se aplica:
Não reproduza diretamente as dimensões da estria desgastada.
O eixo antigo deve primeiro ser verificado para identificar quais superfícies já perderam material durante o serviço. Caso contrário, a folga excessiva do componente desgastado pode ser reproduzida no novo eixo.
Quando o Eixo Deve Ser Verificado?
Este tipo de eixo é particularmente relevante quando uma linha de extrusão apresenta desgaste repetido da estria, aumento da folga do elemento do parafuso, torção do eixo, fratura, dificuldade em encaixar elementos de parafuso de substituição ou problemas recorrentes do eixo sob cargas de processo variáveis.
Nessas situações, o eixo não deve ser avaliado sozinho.
A saída da caixa de engrenagens, a configuração do parafuso e a carga de processamento real também devem ser revisadas para determinar se o problema se origina do próprio eixo ou do sistema de transmissão mais amplo.
Verifique o Eixo e os Elementos do Parafuso Juntos
Instalar novos elementos de parafuso em um eixo desgastado ainda pode resultar em folga excessiva da estria.
Da mesma forma, instalar um novo eixo em elementos de parafuso com estrias internas severamente desgastadas pode não restaurar o ajuste pretendido.
Para trabalhos de substituição, é melhor avaliar:
Condição da estria do eixo → Condição da estria do elemento do parafuso → Ajuste real → Torque operacional
Isso ajuda a determinar se apenas o eixo precisa ser substituído ou se alguns elementos do parafuso também devem ser renovados.
Que Informações São Necessárias?
Para uma revisão inicial de substituição, forneça o modelo da extrusora, o desenho ou amostra do eixo existente, informações da estria ou elemento do parafuso correspondente, dimensões gerais do eixo, dados da caixa de engrenagens ou motor e a condição atual de falha ou desgaste.
Se disponíveis, fotos de desgaste da estria ou de um eixo danificado podem ajudar a identificar as áreas que requerem medição mais detalhada.
FAQ
Por que usar uma estria laminada a frio em um eixo de extrusora?
O processo de laminação a frio fornece uma rota de fabricação dedicada para a estria de transmissão de torque. O desempenho final ainda depende do perfil correto, material, tratamento térmico, dimensões e carga operacional.
Uma estria laminada a frio garante que o eixo não falhará?
Não. A confiabilidade do eixo também depende do nível de torque, geometria do eixo, material, tratamento térmico, ajuste da estria, alinhamento e condições operacionais.
Um eixo antigo pode ser usado como amostra de substituição?
Sim, mas as superfícies da estria desgastadas devem ser identificadas primeiro para que o desgaste de serviço não seja copiado para o novo componente.
O eixo pode ser personalizado para uma extrusora existente?
Sim. A geometria da estria, comprimento, interfaces de extremidade e configuração de refrigeração podem ser fabricados de acordo com desenhos, amostras ou dimensões da máquina medidas.
Solicite uma Revisão de Substituição de Eixo e Estria
Se o seu eixo existente apresentar desgaste da estria, torção, folga repetida ou falha sob cargas de torque variáveis, envie-nos o desenho ou amostra do eixo, o elemento do parafuso correspondente e as informações operacionais.
Podemos avaliar a geometria da estria, dimensões do eixo, material e interfaces de substituição antes da fabricação.
